Smeedwerk van staal uitgelegd: soorten, smeedwerk van koolstofstaal en materiaalkeuze

Wat is staalsmeden

Het smeden van staal is een productieproces waarbij een stalen werkstuk wordt gevormd door drukkracht uit te oefenen - door middel van hameren, persen of walsen - terwijl het materiaal wordt verwarmd tot een plastische toestand of wordt bewerkt bij kamertemperatuur. Het resultaat is een component met een gedefinieerde geometrie en, cruciaal, een verfijnde interne korrelstructuur die mechanische eigenschappen levert aanzienlijk beter dan wat haalbaar is door het gieten of machinaal bewerken van staafmateriaal . Smeden is niet alleen maar een vormgevingsoperatie; het is een metallurgisch proces dat het materiaal waarmee het werkt fundamenteel verbetert.

Wanneer staal wordt gegoten, produceert het stollingsproces een grove, soms dendritische korrelstructuur met potentiële holtes, porositeit en segregatiezones. Door smeden wordt deze structuur gecomprimeerd en opnieuw uitgelijnd, waardoor interne defecten worden gedicht, de korrelgrootte wordt verfijnd en de korrelstroom wordt georiënteerd om de contouren van het voltooide onderdeel te volgen. Een gesmede drijfstang heeft bijvoorbeeld een graanstroom die door de straal en balk van de staaf buigt - hetzelfde pad dat trek- en buigbelastingen tijdens gebruik zullen afleggen. Deze uitlijning is de reden waarom gesmede onderdelen zo effectief weerstand bieden tegen vermoeiingsproblemen bij dynamische belastingstoepassingen.

Het smeedproces wordt in vrijwel elke veeleisende industrie gebruikt: onderdelen van de aandrijflijn van auto's, structurele onderdelen van de lucht- en ruimtevaart, olie- en gaskleplichamen, bouwapparatuur, handgereedschap en militaire hardware worden allemaal routinematig geproduceerd als smeedstukken. Elke toepassing waarbij falen geen optie is en de mechanische betrouwbaarheid moet worden gegarandeerd gedurende een bepaalde levensduur is een kandidaat voor smeedstaal.

Smeden van staalsoorten: processen en hoe ze verschillen

Het smeden van staal is geen enkel proces; het omvat verschillende verschillende methoden, elk geschikt voor verschillende onderdeelgeometrieën, productievolumes, tolerantievereisten en materiaalsoorten. Het selecteren van de juiste smeedmethode is net zo belangrijk als het selecteren van de juiste staalsoort.

Open-matrijs smeden

Bij het smeden met open matrijzen wordt het werkstuk vervormd tussen platte of eenvoudig gevormde matrijzen die het materiaal niet volledig omsluiten. De operator herpositioneert en roteert de knuppel tussen de slagen door om deze stapsgewijs vorm te geven. Smeden met open matrijzen wordt gebruikt voor grote onderdelen - assen, ringen, cilinders, blokken - waarbij gereedschap met gesloten matrijzen onbetaalbaar zou zijn of waar het onderdeel te groot is voor een matrijsset. Het heeft ook de voorkeur voor maatwerk of productie in kleine volumes waar gereedschapsinvesteringen niet over een grote oplage kunnen worden afgeschreven. Maattoleranties zijn breder dan werk met gesloten matrijzen, en secundaire bewerking is doorgaans vereist om de uiteindelijke afmetingen te bereiken.

Smeden met gesloten matrijzen (indrukmatrijs).

Bij het smeden met gesloten matrijzen worden op elkaar afgestemde bovenste en onderste matrijzen gebruikt die machinaal zijn bewerkt tot de bijna-netvorm van het voltooide onderdeel. De verwarmde knuppel wordt in de matrijsholte geplaatst en geslagen, waardoor materiaal stroomt en de afdruk vult. Flash – overtollig materiaal dat naar buiten knijpt bij de scheidingslijn van de matrijs – wordt later bijgesneden. Dit proces produceert onderdelen met nauwere maattoleranties, een betere oppervlakteafwerking en consistentere mechanische eigenschappen dan open matrijswerk. Het is de dominante smeedmethode voor auto- en industriële componenten in grote volumes zoals krukassen, drijfstangen, tandwielen, flenzen en handgereedschap.

Rolsmeden en ringrollen

Bij het smeden van rollen passeert een verwarmde knuppel tussen voorgevormde rollen om de dwarsdoorsnede te verkleinen en het stuk langer te maken - gebruikt voor taps toelopende assen, bladveren en asstukken. Ringwalsen is een gespecialiseerde variant waarbij een donutvormige voorvorm wordt gerold tussen een binnenste doorn en een buitenste aangedreven rol, waardoor de wanddikte wordt verkleind en de diameter groter wordt om naadloze ringen te produceren. Gewalste ringen worden veelvuldig gebruikt in lagers, flenzen, drukvatcomponenten en ruimtevaartframes. Ringrollen produceert ononderbroken graanstroom langs de omtrek — een cruciaal voordeel bij roterende of drukhoudende toepassingen.

Koud smeden

Koud smeden – uitgevoerd bij of nabij kamertemperatuur – levert onderdelen op met een uitstekende oppervlakteafwerking, nauwe maattoleranties en door het werk geharde oppervlakken zonder verwarmingsstap. Het wordt veel gebruikt voor bevestigingsmiddelen, bouten, inbuskoppen en kleine precisiecomponenten. De wisselwerking is hogere vormkrachten, verminderde taaiheid tijdens de verwerking en beperkingen op de complexiteit van de onderdelen in vergelijking met heet smeden. Bij de meeste koudgesmede onderdelen wordt staal met een laag tot middelmatig koolstofgehalte gebruikt dat goed koud verwerkbaar is.

Smeedstukken van koolstofstaal: kwaliteiten, eigenschappen en warmtebehandeling

Koolstofstaal is de meest gebruikte grondstof bij het smeden van staal en wordt gewaardeerd vanwege de combinatie van beschikbaarheid, verwerkbaarheid en het brede scala aan mechanische eigenschappen die door warmtebehandeling kunnen worden bereikt. Smeedstukken van koolstofstaal worden gespecificeerd in de bouw, landbouw, mijnbouw, olie en gas, energieopwekking en algemene industriële machines - overal waar sterkte, taaiheid en kosteneffectiviteit de belangrijkste ontwerpdrijfveren zijn.

Het koolstofgehalte is de meest invloedrijke variabele bij de selectie van smeedstaal:

• Koolstofarm staal (≤0,25% C) — bijvoorbeeld AISI 1018, 1020: Zeer ductiel, uitstekende smeedbaarheid en gemakkelijk te lassen. Gebruikt voor smeedstukken die vervorming vereisen zonder te barsten - haken, kettingen, landbouwtanden en structurele beugels. Typisch niet hittebehandeld tot hoge hardheid; de kracht komt voornamelijk voort uit verharding en sectiedikte.
• Middelmatig koolstofstaal (0,25%–0,60% C) - bijvoorbeeld AISI 1040, 1045, 1050: Het werkpaardassortiment voor industrieel smeedwerk. Reageert goed op warmtebehandeling door middel van quench-and-temper en bereikt treksterktes in het bereik van 700–1.000 MPa, afhankelijk van de sectiegrootte en de ontlaattemperatuur. AISI 1045 is een van de meest universeel gespecificeerde kwaliteiten voor assen, tandwielen, assen en drijfstangen waarbij een evenwicht tussen sterkte, taaiheid en bewerkbaarheid nodig is.
• Koolstofstaal (0,60%–1,00% C) — bijvoorbeeld AISI 1060, 1080, 1095: Hogere hardheid en slijtvastheid na warmtebehandeling, maar verminderde taaiheid en lasbaarheid. Gebruikt voor smeedstukken van verenstaal, snijgereedschappen, railcomponenten en slijtageonderdelen voor de landbouw. Gevoeliger voor het smeden van temperatuurvensters en vereist een zorgvuldige koelingscontrole om scheuren te voorkomen.

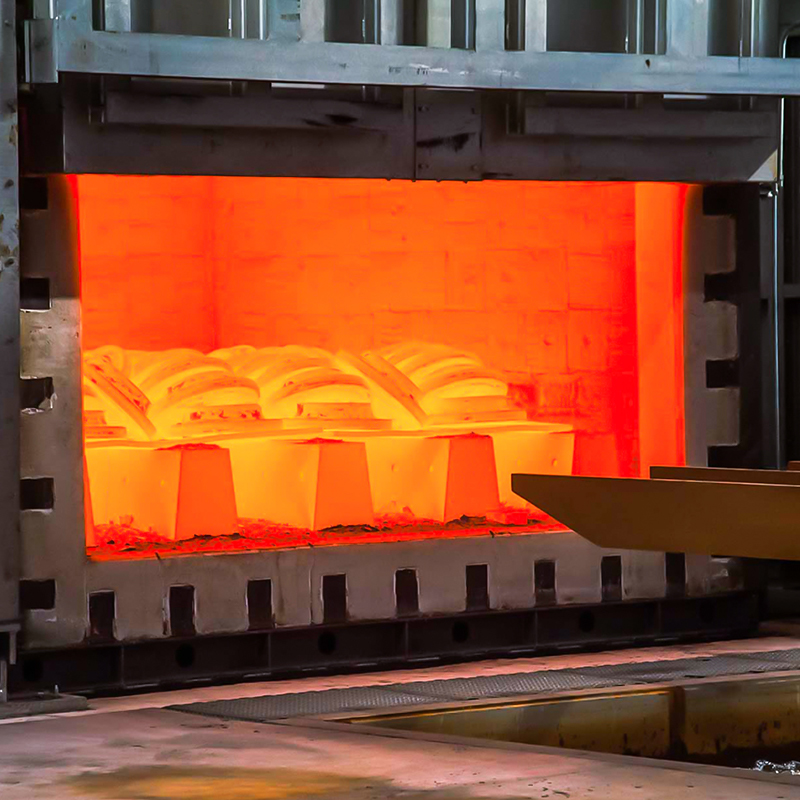

Warmtebehandeling na het smeden verandert dramatisch de uiteindelijke mechanische eigenschappen van koolstofstalen componenten. Normaliseren — luchtkoeling boven de bovenste kritische temperatuur — verfijnt de korrelgrootte en verlicht smeedspanningen, waardoor een uniforme microstructuur ontstaat met voorspelbare basiseigenschappen. Afschrikken en temperen (Q&T) omvat het snel afkoelen van de austenitistemperatuur om martensiet te vormen, gevolgd door opnieuw verwarmen tot een gecontroleerde tempertemperatuur om de ductiliteit te herstellen. Q&T-smeedstukken van koolstofstaal kunnen vloeisterktes bereiken van meer dan 800 MPa met voldoende slagvastheid voor de meeste structurele toepassingen. Gloeien wordt gebruikt wanneer maximale bewerkbaarheid of koudvervormbaarheid vereist is vóór verdere verwerking.

Een praktische beperking van smeedstukken van gewoon koolstofstaal is de hardbaarheid: het vermogen om uniforme hardheid te bereiken via de dwarsdoorsnede van een groot onderdeel. Koolstofstaal heeft een lagere hardbaarheid dan gelegeerd staal; in dikke secties koelt de kern tijdens het blussen te langzaam af om volledig te transformeren in martensiet, wat resulteert in een zachtere kern. Voor smeedstukken groter dan ongeveer 75–100 mm in een kritische doorsnede waarbij doorharding vereist is, legeringstoevoegingen zoals chroom, molybdeen of nikkel worden geïntroduceerd – waarbij de specificatie wordt omgezet van gewone koolstof naar gelegeerde staalsoorten zoals 4140, 4340 of 8620.

Gesmeed koolstofstaal versus gegoten en machinaal bewerkt: wanneer het procesverschil er toe doet

De keuze tussen gesmeed koolstofstaal, gietstaal en machinaal bewerkt staafmateriaal is fundamenteel een afweging tussen mechanische prestaties, geometrische complexiteit, productievolume en eenheidskosten. Elk proces is optimaal in een specifieke context; de technische fout is het toepassen van het ene proces waar het andere beter geschikt is.

Gesmeed koolstofstaal versus gegoten staal: Gieten maakt een veel grotere geometrische complexiteit mogelijk - interne doorgangen, ondersnijdingen en holle secties die smeden niet kan bereiken zonder secundaire bewerkingen. Maar gietstaal heeft inherente microstructurele beperkingen: krimpporositeit, gasholtes en grovere korrelstructuren die de vermoeiingssterkte en slagvastheid verminderen. Voor onderdelen die onderhevig zijn aan cyclische of schokbelastingen – krukassen, hamerkoppen, hijshaken, drukkleplichamen – rechtvaardigt de superieure korrelstructuur van het smeden de hogere gereedschaps- en verwerkingskosten. Uit gepubliceerde gegevens blijkt consequent dat gesmede koolstofstalen componenten dit bereiken levensduur tegen vermoeidheid 20-30% hoger dan gelijkwaardige gegoten onderdelen onder identieke belastingsomstandigheden, met aanzienlijk betere Charpy-slagwaarden, vooral bij temperaturen onder het vriespunt.

Gesmeed koolstofstaal versus machinaal bewerkte staaf: Een machinaal bewerkt onderdeel gesneden uit gewalst staafmateriaal heeft een korrelstructuur die langs de rolrichting van de staaf is georiënteerd. Wanneer het tot een complexe vorm wordt bewerkt, wordt de graanstroom onderbroken; deze loopt dwars door het onderdeel, ongeacht de geometrie. Een gesmeed onderdeel heeft daarentegen een korrelstroom die de contour van het onderdeel volgt. Bij een geflensde as die uit staaf is vervaardigd, loopt de korrel axiaal door de flensradius - een zwakke oriëntatie voor de buig- en schuifbelastingen die de flens daadwerkelijk ervaart. Bij het equivalente smeden zou de graanstroom door de flens buigen, in lijn met de spanningspaden. Bij hoogcyclische of veiligheidskritische toepassingen is dit onderscheid niet academisch: het is het verschil tussen een onderdeel dat voldoet aan de ontwerplevensduur en een onderdeel dat dat niet doet.

Voor inkoopteams en ontwerpingenieurs is de praktische begeleiding eenvoudig: specificeer gesmeed koolstofstaal wanneer het onderdeel dynamische, impact- of vermoeiingsbelastingen draagt; werkt in omgevingen met lage temperaturen waar de overgang van ductiel naar bros een probleem is; of het is een veiligheidskritisch onderdeel waarbij falen in het veld ernstige gevolgen heeft. Gebruik gegoten of machinaal bewerkte alternatieven wanneer de geometrie dit vereist, de belasting overwegend statisch is, of volume- en kostenbeperkingen investeringen in gereedschap onpraktisch maken.
