Gids voor smeedstukken van koolstof, gelegeerd, roestvrij en nikkelgelegeerd staal

Smeedstukken van koolstofstaal bieden de beste prijs-sterkteverhouding voor algemene structurele toepassingen; smeedstukken van gelegeerd staal bieden verbeterde mechanische eigenschappen voor veeleisende belasting- en temperatuuromstandigheden; roestvrijstalen smeedstukken bieden corrosiebestendigheid voor chemische en voedselverwerkende omgevingen; en smeedstukken van gelegeerd staal op nikkelbasis zijn de enige praktische keuze voor toepassingen bij extreme temperaturen en hoge corrosie boven 650°C. Deze vier categorieën smeedmateriaal zijn niet uitwisselbaar: elke categorie heeft betrekking op een specifieke reeks serviceomstandigheden, en het selecteren van de verkeerde categorie resulteert in kostbare overspecificatie of vroegtijdig falen van componenten. Het smeedproces zelf – dat de korrelstructuur verfijnt, interne porositeit elimineert en de vezelstroom uitlijnt met de spanningspaden van de component – ​​versterkt de inherente voordelen van elke legeringsklasse, verder dan wat gieten of machinaal bewerken uit staafmateriaal kan bereiken.

Waarom het smeedproces van belang is voor alle legeringsklassen

Voordat u elke materiaalcategorie onderzoekt, is het belangrijk om te begrijpen wat het smeedproces bijdraagt aan de prestaties van componenten, ongeacht het legeringstype. Bij smeden wordt metaal bewerkt boven de herkristallisatietemperatuur (heet smeden) of eronder (koud en warm smeden), waarbij drukkracht door matrijzen wordt uitgeoefend om de knuppel in de gewenste vorm te vervormen. Deze mechanische werking levert drie structurele voordelen op die zich rechtstreeks vertalen in de prestaties van de componenten:

• Korrelverfijning: Mechanische vervorming breekt de grove dendritische korrelstructuur van de gegoten knuppel af en produceert een fijnere, meer uniforme korrelgrootte. Een fijnere korrelstructuur verbetert de treksterkte, weerstand tegen vermoeidheid en slagvastheid bij alle legeringstypen.
• Eliminatie van porositeit en segregatie: Samenpersende smeedkrachten doen interne holtes, gasporiën en dendritische segregatiezones die aanwezig zijn in de uitgangsstaaf of knuppel instorten, waardoor een volledig dichte, homogene microstructuur ontstaat. Gegoten componenten van gelijkwaardige grootte behouden deze defecten, tenzij ze worden onderworpen aan heet isostatisch persen (HIP).
• Uitgelijnde graanstroom (vezelstroom): Het gecontroleerde matrijsontwerp stuurt de materiaalstroom zo dat de graanstroomlijnen de contouren van het voltooide onderdeel volgen in plaats van te worden gesneden door machinale bewerking. Bij een gesmede drijfstang stroomt het graan bijvoorbeeld continu door het stanglichaam en rond de boringradius, waardoor de levensduur van vermoeiing op spanningsconcentratiepunten aanzienlijk wordt verbeterd in vergelijking met een alternatief dat machinaal uit de stang wordt vervaardigd.

Het praktische gevolg van deze voordelen is meetbaar: smeedstukken vertonen doorgaans een 20-30% hogere treksterkte, 15-25% hogere vloeigrens en aanzienlijk betere vermoeidheids- en slagvastheid dan gegoten onderdelen met dezelfde legeringssamenstelling en nominale geometrie. Deze structurele superioriteit is consistent bij smeedstukken van koolstofstaal, gelegeerd staal, roestvrij staal en nikkelgebaseerde legeringen, waardoor smeden het favoriete productieproces is waar de betrouwbaarheid van componenten onder cyclische of schokbelasting van cruciaal belang is.

Smeedstukken van koolstofstaal : Het werkhuis van de industriële productie

Smeedstukken van koolstofstaal worden vervaardigd uit staalsoorten die 0,10–0,60% koolstof met mangaan als primair secundair legeringselement, en minimale opzettelijke toevoegingen van andere elementen. Zij vertegenwoordigen naar schatting het grootste volumesegment van de mondiale smederijindustrie 60-65% van alle stalen smeedstukken naar gewicht .

Kwaliteitsclassificatie en mechanische eigenschappen

Smeedstukken van koolstofstaal worden voornamelijk geclassificeerd op basis van het koolstofgehalte, dat het haalbare sterktebereik en de warmtebehandelingsreactie bepaalt:

• Koolstofarm (0,10–0,25% C, bijv. AISI 1018, 1020): Treksterkte 380–520 MPa, hoge ductiliteit (rek 25–35%), uitstekende lasbaarheid. Gebruikt in carrosseriedelen van auto's, koppelingen van landbouwapparatuur en structurele flenzen waar vervormbaarheid belangrijker is dan ultieme sterkte.
• Gemiddeld koolstofgehalte (0,30–0,50% C, bijv. AISI 1040, 1045): Treksterkte 600–800 MPa na normalisatie, tot 1.000 MPa na blussen en temperen. Het meest gebruikte assortiment voor structureel smeedwerk, waaronder krukassen, drijfstangen, tandwielen en assen.
• Hoog koolstofgehalte (0,55–0,70% C, bijv. AISI 1060, 1070): Treksterkte 800–1.000 MPa, hogere hardheid, verminderde lasbaarheid. Gebruikt in railcomponenten, veren en slijtvaste smeedstukken waarbij oppervlaktehardheid de primaire vereiste is.

Smeedprocessen van koolstofstaal

Het smeedtemperatuurbereik voor koolstofstaal is 1.100–1.250°C voor heet smeden. Middelhoge en hoge koolstofkwaliteiten worden doorgaans genormaliseerd (luchtgekoeld vanaf ongeveer 870°C) of afgeschrikt en getemperd na het smeden om gespecificeerde mechanische eigenschappen te bereiken. De ontlaattemperatuur wordt aangepast om sterkte en taaiheid in evenwicht te brengen; hogere ontlaattemperaturen produceren een lagere sterkte maar een betere slagvastheid, een afweging die varieert afhankelijk van de toepassingsvereisten.

Toepassingen en beperkingen

Smeedstukken van koolstofstaal zijn de standaardkeuze voor:

• Aandrijflijncomponenten voor auto's (krukassen, drijfstangen, nokkenassen, differentieeltandwielen)
• Bouw- en mijnbouwapparatuur (graaftanden, boren, hamerkoppen)
• Drukvatflenzen en buisfittingen (ASTM A105 voor koolstofstalen flenzen bij omgevingstemperatuur)
• Spoorwegcomponenten (wielnaven, assen, koppelingen)

De belangrijkste beperkingen van smeedstukken van koolstofstaal zijn een slechte corrosieweerstand (waarbij bij de meeste buitentoepassingen beschermende coatings nodig zijn), een beperkte sterkte bij hoge temperaturen (over het algemeen ongeschikt boven 400°C voor langdurig draagvermogen) en beperkte hardbaarheid in grote sectiegroottes waar gelegeerd staal noodzakelijk wordt om doorharding te bereiken.

Smeedstukken van gelegeerd staal : Verbeterde prestaties door compositietechniek

Smeedstukken van gelegeerd staal worden vervaardigd uit staalsoorten die opzettelijke toevoegingen bevatten van een of meer legeringselementen - chroom, molybdeen, nikkel, vanadium, mangaan of combinaties - op niveaus die meetbare verbeteringen opleveren in mechanische eigenschappen, hardbaarheid of prestaties bij hoge temperaturen die verder gaan dan wat koolstof alleen kan bereiken.

Belangrijke legeringselementen en hun bijdragen

• Chroom (Cr, 0,5–2,0%): Verbetert de hardbaarheid, slijtvastheid en oxidatieweerstand bij verhoogde temperaturen. Aanwezig in de meeste middelgelegeerde en hoogsterkte gelegeerde staalsoorten.
• Molybdeen (Mo, 0,15–0,5%): Verhoogt de hardbaarheid in dikke secties aanzienlijk, verbetert de kruipweerstand bij verhoogde temperaturen (tot 550°C) en vermindert de gevoeligheid voor verbrossing door tempering. Vaak gebruikt in combinatie met chroom (Cr-Mo staalsoorten zoals AISI 4130, 4140, 4142).
• Nikkel (Ni, 1,5–4,0%): Verbetert de taaiheid en slagvastheid, vooral bij temperaturen onder nul. Gebruikt in smeedstukken van drukvaten bij lage temperaturen (3,5% Ni-staal voor gebruik tot −100°C) en in Ni-Cr-Mo constructiestaal.
• Vanadium (V, 0,05–0,15%): Vormt fijne carbideprecipitaten die bestand zijn tegen korrelgroei tijdens het smeden en zorgen voor precipitatieharding na warmtebehandeling. Gebruikt in gereedschapsstaal en hoogsterkte laaggelegeerde (HSLA) smeedstukken.
• Mangaan (Mn, 1,0–1,8%): Verbetert de hardbaarheid en sterkte terwijl de lasbaarheid behouden blijft. Het primaire legeringselement in HSLA-kwaliteiten dat wordt gebruikt voor structurele smeedstukken.

Gemeenschappelijke smeedkwaliteiten van gelegeerd staal en hun eigenschappen

Voordeel van sectiegrootte en hardbaarheid

Een van de meest praktisch belangrijke voordelen van smeedstukken van gelegeerd staal ten opzichte van koolstofstaal is doorhardbaarheid in grote sectiegroottes . Een medium koolstofstaal (AISI 1045), afgeschrikt vanaf 850°C, bereikt slechts volledig martensiet tot een diepte van ongeveer 10–15 mm vanaf het oppervlak in een staaf met een diameter van 100 mm - de kern blijft zachter perliet/bainiet. AISI 4140 (Cr-Mo) bereikt volledig martensiet gedurende een hele periode Diameter 50–75 mm sectie; AISI 4340 (Ni-Cr-Mo) breidt dit uit 100–150 mm . Dit is doorslaggevend voor grote gesmede assen, matrijzen en structurele componenten waarbij uniforme mechanische eigenschappen over de volledige doorsnede vereist zijn.

Smeedstukken van roestvrij staal : Corrosiebestendigheid gecombineerd met structurele prestaties

Roestvaststalen smeedstukken bevatten een minimum van 10,5% chroom , dat een passieve chroomoxidefilm op het oppervlak vormt die bestand is tegen oxidatie en corrosieve aantasting. De combinatie van corrosieweerstand met de mechanische eigenschappen en structurele voordelen van het smeedproces maakt roestvrijstalen smeedstukken tot de standaardkeuze voor chemische verwerking, voedsel en drank, maritieme en nucleaire toepassingen waarbij de levensduur van het materiaal in agressieve omgevingen het bepalende ontwerpcriterium is.

Roestvrij staalfamilies gebruikt in smeedstukken

Bij het smeedwerk worden vier microstructurele families van roestvrij staal gebruikt, elk met een duidelijk eigenschappenprofiel:

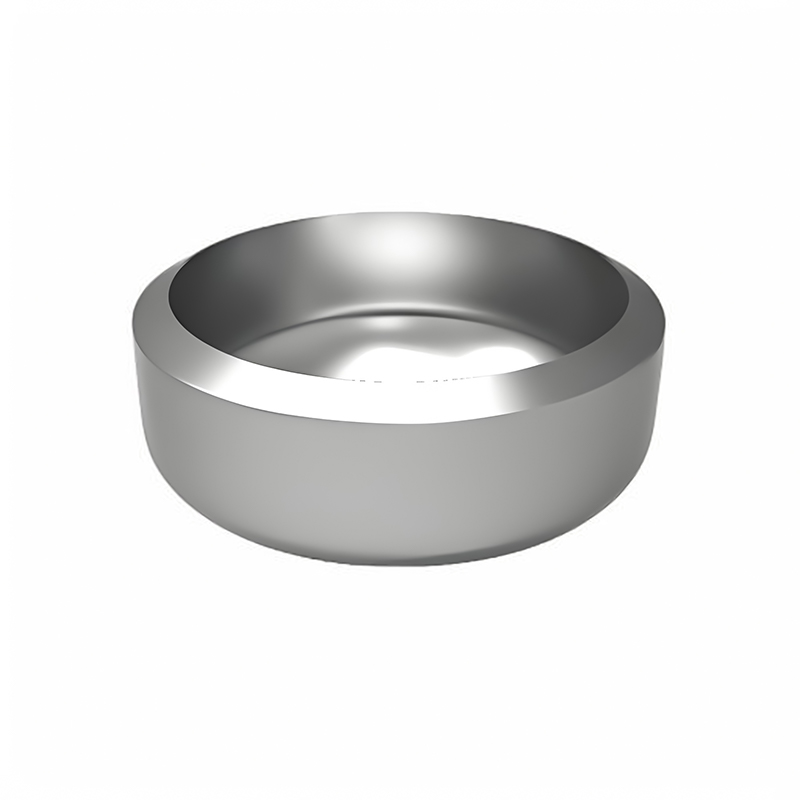

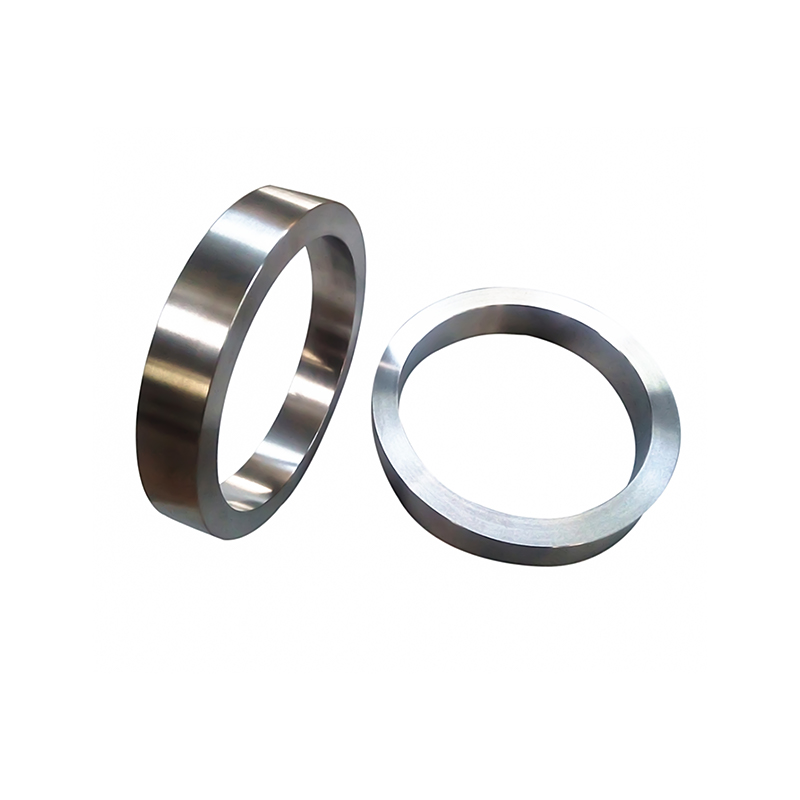

• Austenitisch roestvast staal (bijv. AISI 304, 316, 316L): De meest vervalste roestvrijstalen familie. Niet-magnetisch, uitstekende corrosieweerstand, goede taaiheid bij lage temperaturen en goede lasbaarheid. Kan niet worden gehard door warmtebehandeling; versterkt door koud bewerken of door oplossingsgloeien om maximale corrosieweerstand te bereiken. Treksterkte typisch 515–690 MPa in gegloeide toestand. ASTM A182 F316/F316L is de standaardspecificatie voor roestvrijstalen flenzen en fittingen in chemische processen en offshore-toepassingen.

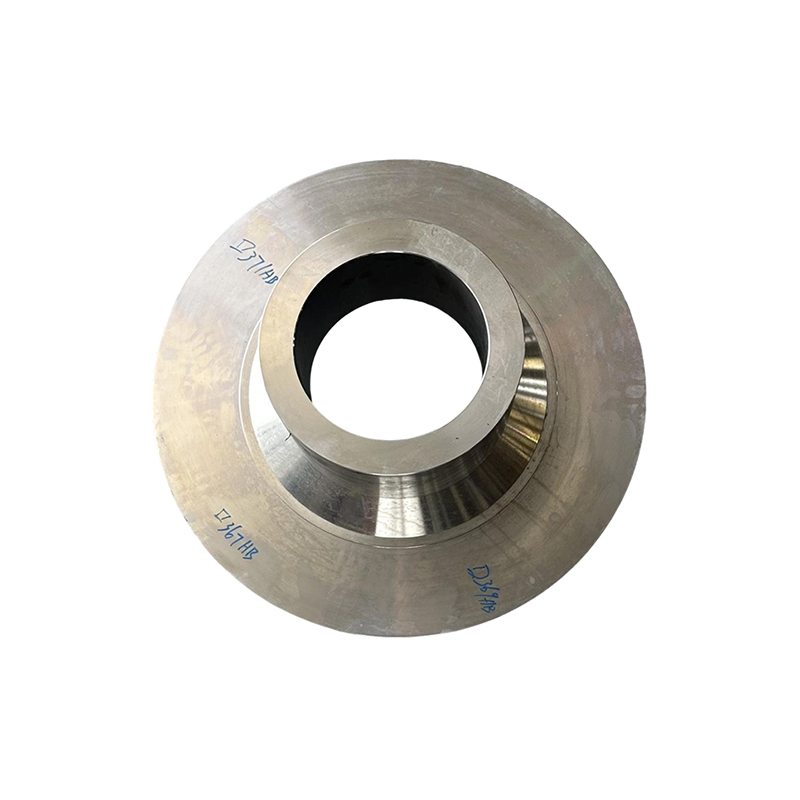

• Martensitisch roestvast staal (bijv. AISI 410, 420, 17-4PH): Hogere sterkte dan austenitische kwaliteiten – tot 1.310 MPa trekvast (17-4PH H900-conditie) - met matige corrosieweerstand. Warmtebehandelbaar door afschrikken. Gebruikt in pompschachten, klepstelen, turbinebladen en chirurgische instrumenten waar hardheid en corrosiebestendigheid beide vereist zijn.
• Ferritisch roestvast staal (bijv. AISI 430, 446): Lagere kosten dan austenitisch, goede oxidatieweerstand bij verhoogde temperaturen, maar beperkte taaiheid in zware profielen. Minder vaak gesmeed vanwege de beperkte vervormbaarheid en gevoeligheid voor korrelgroei tijdens heet bewerken.

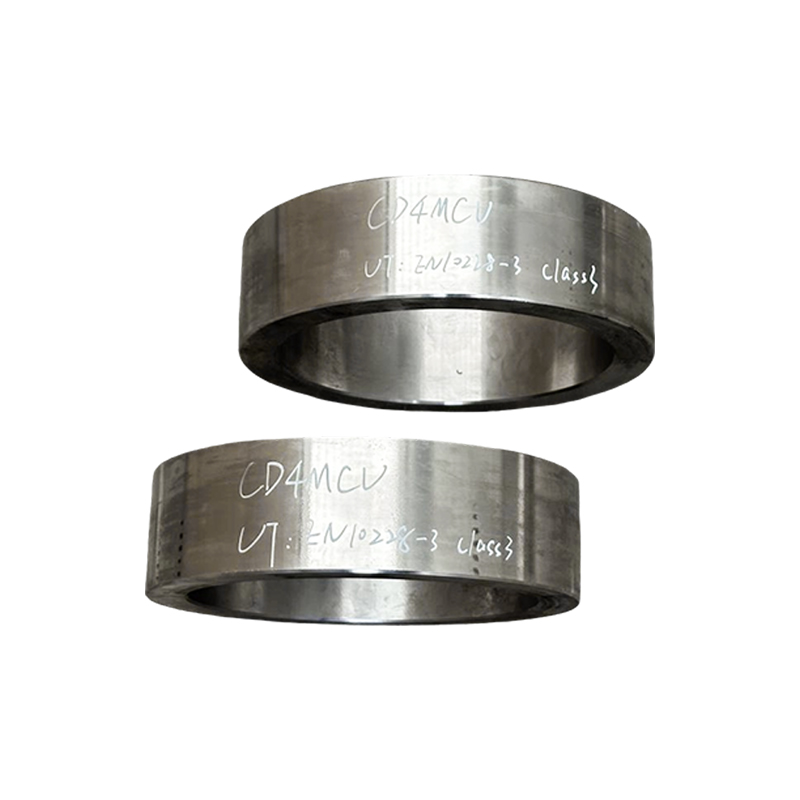

• Duplex roestvast staal (bijv. 2205, 2507, Super Duplex): Een gemengde austeniet-ferriet-microstructuur levert ongeveer verdubbel de vloeigrens van standaard austenitische kwaliteiten (doorgaans 450–550 MPa opbrengst vs. 200–240 MPa voor 316) terwijl een vergelijkbare corrosieweerstand behouden blijft. Duplex- en superduplex-smeedstukken worden steeds vaker gespecificeerd voor offshore olie- en gaskleppen, pomplichamen en onderzeese componenten waar zowel hoge drukwaarden als weerstand tegen chloride-spanningscorrosie vereist zijn.

Smeeduitdagingen specifiek voor roestvrij staal

Roestvast staal vertoont grotere smeedproblemen dan koolstofstaal of laaggelegeerd staal vanwege hun hogere vloeispanning bij smeedtemperatuur en smallere smeedtemperatuurvensters. Austenitische soorten harden snel uit, waardoor meer perstonnage en meer tussentijdse gloeibewerkingen bij meerstapssmeedstukken nodig zijn. Duplexkwaliteiten vereisen een zorgvuldige temperatuurcontrole tussen 1.050–1.200°C om de juiste austeniet-ferriet-fasebalans te behouden - een te lage temperatuur produceert overmatig ferriet dat de taaiheid en corrosieweerstand aantast. Deze factoren dragen bij aan de 2–4× hogere kosten van roestvrijstalen smeedstukken vergeleken met gelijkwaardige koolstofstalen smeedstukken.

Primaire applicatiesectoren

• Olie en gas: Kleppen, flenzen, fittingen (ASTM A182 F304/316/F51/F53), putmondcomponenten en onderzeese spruitstukken
• Chemische en petrochemische verwerking: Pompwaaiers, interne onderdelen van de reactor, kanaalkoppen van de warmtewisselaar en mondstukken die corrosieve media verwerken
• Voedsel en farmaceutica: Kleplichamen, fittingen en pomphuizen die FDA-conforme oppervlakken en CIP-compatibiliteit (clean-in-place) vereisen
• Kernenergie: Primaire koelsysteemcomponenten, interne onderdelen van het reactordrukvat en instrumentatiemondstukken die zowel weerstand tegen corrosie als weerstand tegen stralingsverbrossing vereisen

Smeedstukken van gelegeerd staal op nikkelbasis: prestaties onder extreme omstandigheden

Smeedstukken van nikkellegeringen - vaak "superlegeringssmeedstukken" genoemd - vertegenwoordigen het technisch meest geavanceerde en duurste segment van de smeedindustrie. Deze legeringen bevatten 50–75% nikkel als het matrixelement, met toevoegingen van chroom, kobalt, molybdeen, wolfraam, aluminium, titanium en niobium die gezamenlijk een materiaal produceren dat in staat is de structurele integriteit te behouden bij temperaturen waarbij alle staallegeringen effectief hun draagvermogen hebben verloren.

Waarom nikkelmatrix prestaties bij extreme temperaturen mogelijk maakt

De nikkel-FCC-kristalstructuur (face-centered Cubic) is stabiel vanaf cryogene temperaturen tot bijna het smeltpunt zonder fasetransformatie, in tegenstelling tot op ijzer gebaseerde legeringen die BCC-naar-FCC-overgangen ondergaan. Deze structurele stabiliteit maakt het mogelijk dat nikkellegeringen een bruikbare kruipweerstand behouden bij hogere temperaturen 70-75% van hun absolute smeltpunt , een prestatieverhouding die door geen enkele staallegering wordt geëvenaard.

Het belangrijkste versterkingsmechanisme in gesmede nikkelsuperlegeringen is precipitatieharding door de vorming van gamma-prime (γ') precipitaten - geordende Ni₃(Al,Ti) intermetallische deeltjes die zich coherent vormen in de nikkelmatrix en weerstand bieden aan dislocatiebeweging, zelfs bij verhoogde temperaturen. Legeringen met hoge γ'-fracties (zoals Waspaloy, René 41 en IN-718) bereiken kruipbreuksterktes bij 760°C die hoger zijn dan die van de sterkste staallegeringen bij 500°C .

Gebruikelijke smeedkwaliteiten op nikkelbasis

Smeedprocesuitdagingen voor nikkel-superlegeringen

Nikkel-superlegeringen bieden de meest veeleisende smeedomstandigheden van welk constructiemateriaal dan ook. Hun hoge hittesterkte – dezelfde eigenschap die ze waardevol maakt in gebruik – betekent dat ze een zeer hoge smeeddruk vereisen en bestand zijn tegen vervorming bij werktemperaturen. De belangrijkste procesuitdagingen zijn onder meer:

• Smalle smeedtemperatuurvensters: Veel nikkelsuperlegeringen moeten worden gesmeed binnen een temperatuurbereik van slechts 50–100°C —boven de gamma-prime-solvus (om vervorming mogelijk te maken) maar onder de beginnende smelttemperatuur. Temperatuurschommelingen buiten dit venster veroorzaken scheurvorming door koeling of een beginnend smelten van de korrelgrens.
• Isotherm en bijna-isotherm smeden: Geavanceerde turbineschijfsmeedstukken in legeringen met een hoge γ'-fractie vereisen isotherm smeden in verwarmde matrijzen (matrijstemperatuur binnen 15–30°C van de werkstuktemperatuur ) om afkoeling van het oppervlak te voorkomen en een uniforme vervorming te behouden. Dit vereist gespecialiseerde apparatuur – doorgaans grote hydraulische of mechanische persen met verwarmd gereedschap – die de kapitaal- en bedrijfskosten van de productie aanzienlijk verhogen.
• Controle van de korrelstructuur: De kruip-, vermoeiings- en breukprestaties van smeedstukken van turbineschijven zijn uiterst gevoelig voor de uniformiteit van de korrelgrootte. De korrelgrootte moet strak worden gecontroleerd door nauwkeurige spanning, reksnelheid en temperatuurbeheer tijdens het smeden. Warmtebehandeling na het smeden is gespecificeerd om de beoogde korrelgrootte te bereiken (typisch ASTM 8–12 voor schijftoepassingen) en de vereiste γ'-neerslagmorfologie.
• Gereedschapsslijtage en kosten: De hoge vloeispanning van nikkel-superlegeringen veroorzaakt snelle slijtage van de matrijzen. Matrijsmaterialen voor het smeden van nikkellegeringen zijn zelf hooggelegeerde gereedschapsstaalsoorten of op nikkel gebaseerde warmwerklegeringen met een beperkte levensduur, wat bijdraagt aan de 5–15× hogere kosten van smeedstukken van nikkellegeringen ten opzichte van gelijkwaardige smeedstukken van koolstofstaal.

Vergelijking van alle vier de categorieën smeedmateriaal

Het juiste smeedmateriaal voor uw toepassing selecteren

De materiaalkeuze voor smeedstukken volgt op een opeenvolgende evaluatie van de servicevereisten, waarbij kostenoptimalisatie pas wordt toegepast nadat functionele prestatiedrempels zijn bevestigd. Het volgende raamwerk omvat de primaire beslissingscriteria in prioriteitsvolgorde:

1. Bedrijfstemperatuur definiëren: Als aanhoudende belasting boven 650°C vereist is, zijn alleen legeringen op nikkelbasis en een beperkt aantal austenitische roestvaste kwaliteiten (bijvoorbeeld 310S) haalbaar. Tussen 400°C en 650°C zijn chroom-molybdeen gelegeerde staalsoorten (F22, F91) of austenitisch roestvast staal geschikt. Onder de 400°C dekken koolstof- of gelegeerde staalsoorten het volledige sterktebereik.
2. Corrosieomgeving beoordelen: Voor contact met zeewater, minerale zuren, organische zuren of chloridehoudende media zijn roestvrij staal (duplex of austenitisch) of nikkellegeringen vereist. Voor oxiderende gassen bij hoge temperaturen bieden nikkellegeringen of staalsoorten met een hoog chroomgehalte (9Cr, 12Cr) voldoende oxidatieweerstand. Koolstof- en gelegeerde staalsoorten vereisen beschermende coatings in alle corrosieve omgevingen.
3. Bepaal de vereisten voor sterkte en sectiegrootte: Waar treksterktes boven 800 MPa vereist zijn in secties groter dan 50 mm, vervangt gelegeerd staal (4140, 4340) koolstofstaal. Voor sterkte-eisen boven 1.000 MPa in combinatie met corrosiebestendigheid zijn precipitatiehardende roestvrijstalen (17-4PH) of nikkellegeringen noodzakelijk.
4. Houd rekening met regelgeving en codevereisten: Drukvat- en leidingtoepassingen die vallen onder ASME Sectie VIII, ASME B31.3 of EN 13480 specificeren expliciet toegestane materiaalkwaliteiten. Voor lucht- en ruimtevaart- en defensiesmeedstukken gelden AMS-, ASTM- en OEM-materiaalspecificaties die de materiaalkeuze beperken tot vooraf gekwalificeerde kwaliteiten.
5. Optimaliseer voor kosten binnen het gekwalificeerde bereik: Zodra de serviceomgeving ongeschikte materiaalcategorieën heeft geëlimineerd, selecteert u de goedkoopste kwaliteit binnen de gekwalificeerde set die voldoet aan alle mechanische, dimensionele en inspectievereisten. In veel gevallen compenseert een materiaal van een hogere legering, waarvoor minder bewerkingstoeslag of minder lasreparaties nodig zijn, de hogere grondstofkosten ruimschoots.
